Η αποτελεσματική και ασφαλής μεταφορά υλικών αποτελεί τη ραχοκοκαλιά κάθε σύγχρονης βιομηχανικής μονάδας. Η σωστή επιλογή του κατάλληλου συστήματος μεταφοράς μπορεί να επηρεάσει δραστικά την παραγωγικότητα, την ασφάλεια των εργαζομένων, αλλά και το τελικό κόστος λειτουργίας. Στο σημερινό άρθρο, οι ειδικοί στον χώρο των βιομηχανικών κατασκευών και των συστημάτων μεταφοράς στη βιομηχανία ALPHA – TEK ΑΝΑΣΤΑΣΙΑΔΗΣ θα παρουσιάσουν τις βασικές κατηγορίες συστημάτων μεταφοράς υλικών και τις εφαρμογές τους, ώστε να σας καθοδηγήσουν στην καλύτερη δυνατή επιλογή για τις δικές σας ανάγκες.
Κατανόηση των Βασικών Αναγκών σας
Πριν αρχίσουμε να εμβαθύνουμε στις λεπτομέρειες των διαφόρων συστημάτων, είναι κρίσιμο να προσδιορίσετε με ακρίβεια τις ανάγκες της επιχείρησής σας. Θέστε στον εαυτό σας τις παρακάτω ερωτήσεις:
- Τι είδους υλικά θα μεταφέρονται; (π.χ. χύδην υλικά, συσκευασμένα προϊόντα, ανά τεμάχιο, σκόνες)
- Ποια είναι η ποσότητα του υλικού που πρέπει να μεταφερθεί; (όγκος και βάρος ανά ώρα/ημέρα)
- Ποιο είναι το είδος μεταφοράς; (οριζόντια, κάθετη, κεκλιμένη)
- Ποιες είναι οι περιβαλλοντικές συνθήκες; (θερμοκρασία, υγρασία, παρουσία χημικών ουσιών)
- Ποιος είναι ο διαθέσιμος χώρος για την εγκατάσταση του συστήματος;
Οι Βασικές Κατηγορίες Συστημάτων Μεταφοράς Υλικών
Στον κόσμο της βιομηχανικής μεταφοράς, πέντε κύριες κατηγορίες συστημάτων ξεχωρίζουν για την ευελιξία και την αποτελεσματικότητά τους: οι μεταφορικές ταινίες, οι κοχλίες, οι παλετόδρομοι, τα Redler (αλυσομεταφορείς) και τα αναβατόρια.

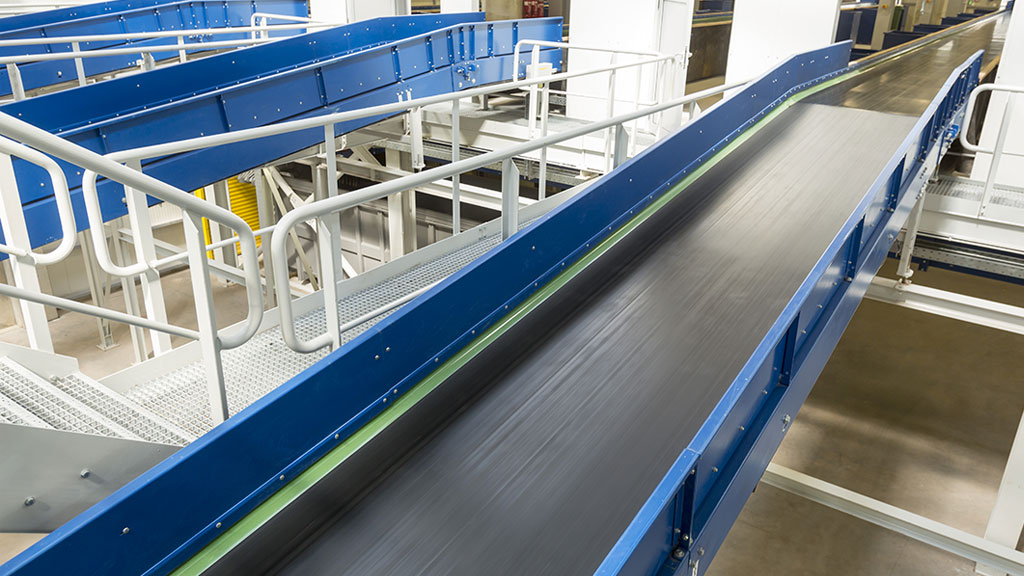

1. Μεταφορικές Ταινίες: Η Ευελιξία στην Πράξη
Οι μεταφορικές ταινίες είναι μία δημοφιλής και ευέλικτη λύση για τη μεταφορά υλικών στη βιομηχανία. Λειτουργούν με τη συνεχή κίνηση ενός ιμάντα (ταινίας) πάνω σε ράουλα ή λαμαρίνα, μεταφέροντας υλικά από το ένα σημείο στο άλλο.
Τύποι Μεταφορικών Ταινιών και Εφαρμογές:
Οι μεταφορικές ταινίες μεταφέρουν τα προϊόντα με ιμάντα. Ο ιμάντας μπορεί να είναι κατασκευασμένος:
- Από λάστιχο (Μικτός με διάφορα τακούνια ή χωρίς)
- Από πολυουρεθάνη (Μικτός με διάφορα τακούνια ή χωρίς)
- Μεταλλικός ιμάντας: Κατάλληλος για εφαρμογές υψηλής θερμοκρασίας, όπως φούρνους, ή όπου απαιτείται καλή κυκλοφορία αέρα.
- Αρθρωτός ιμάντας (Modular Belts): Τα Modular Belts αποτελούνται από συνδεόμενα κομμάτια στο επιθυμητό μήκος και πλάτος, προσφέροντας εξαιρετική αντοχή και ευκολία στην επισκευή. Είναι ιδιαίτερα δημοφιλείς σε βιομηχανίες τροφίμων και ποτών, σε εμφιαλωτήρια και σε φαρμακευτικές, όπου απαιτείται υγιεινή και αντοχή.
Χρήση Μεταφορικών Ταινιών
Ανάλογα με το μεταφερόμενο υλικό μπορεί να είναι :
- Οριζόντιες: Για μεταφορά, συσκευασμένων ή χύδην προϊόντων, κουτιών, σακιδίων, αλλά και για γραμμές συναρμολόγησης.
- Κεκλιμένες: Χρησιμοποιούνται για τη μεταφορά υλικών – υλών σε διαφορετικά επίπεδα, μειώνοντας την ανάγκη για ανυψωτικά μηχανήματα.
Στην περίπτωση που μεταφέρουν χύδην υλικά, τότε διαθέτουν εγκάρσια πηχάκια (cleats) στην επιφάνεια της ταινίας, τα οποία εμποδίζουν τα χύδην υλικά (π.χ. άμμος, χαλίκι, τρόφιμα) να κυλήσουν προς τα πίσω, επιτρέποντας την απότομη κεκλιμένη μεταφορά.
Πλεονεκτήματα:
- Υψηλή ευελιξία και προσαρμοστικότητα σε διάφορες εφαρμογές.
- Αποτελεσματική μεταφορά μεγάλων ποσοτήτων υλικών.
- Σχετικά χαμηλό κόστος συντήρησης.
2. Κοχλίες (Screw Conveyors): Η Ιδανική Λύση για Χύδην Υλικά
Οι κοχλίες, γνωστοί και ως κοχλιοφόροι μεταφορείς, χρησιμοποιούν την περιστροφική κίνηση ενός έλικα (κοχλίας) μέσα σε έναν σωλήνα ή αύλακα, για να μετακινήσουν υλικά. Είναι ιδιαίτερα αποτελεσματικοί για τη μεταφορά χύδην υλικών, όπως σκόνες, κόκκοι, άμμος, ή ακόμα και υγρών με παχύρρευστη σύσταση.
Τύποι Κοχλιών:
- Οριζόντιοι Κοχλίες: Για μεταφορά σε ευθεία γραμμή.
- Κεκλιμένοι Κοχλίες: Για μεταφορά σε διαφορετικά ύψη.
- Κάθετοι Κοχλίες: Για κάθετη μεταφορά υλικών.
Πλεονεκτήματα:
- Καλή επιλογή για χύδην υλικά, σκόνες και κόκκους.
- Προσφέρουν σφραγισμένη μεταφορά, περιορίζοντας την έκλυση σκόνης και την απώλεια υλικού.
- Σχετικά απλή κατασκευή και συντήρηση.
- Ικανότητα μεταφοράς υλικών σε κεκλιμένες ή κάθετες θέσεις.
- Ικανότητα εργασίας σε πολύ μικρό χώρο μεταξύ μηχανών, συσκευών και δοχείων.
Περιορισμός:
- Η μεταφορά γίνεται συνήθως σε μικρότερες αποστάσεις σε σύγκριση με τις ταινίες.
3. Παλετόδρομοι
Οι παλετόδρομοι είναι μηχανήματα μεταφοράς παλετών, επάνω στα οποία υπάρχουν συσκευασμένα προϊόντα για μεταφορά και διανομή.
Τύποι Παλετόδρομων
Οι παλετόδρομοι, ανάλογα με το τρόπο που μεταφέρουν την παλέτα, χωρίζονται σε:
- Ραουλόδρομους: Χρησιμοποιούν ως μεταφορικό μέσο τα ράουλα
- Αλυσομεταφορείς: Χρησιμοποιούν ως μεταφορικό μέσο αλυσίδα
Οι παλετόδρομοι μπορεί να χρησιμοποιούν σαν στοιχεία μεταφοράς αλυσίδες ή ράουλα. Σε αντίθεση με τις ελαστικές ταινίες, τα μήκη τους δεν είναι μεγάλα και απαιτούνται ηλεκτρομειωτήρες σε κοντινή απόσταση, για να ελέγχεται η μεταφορά των προϊόντων από αυτοματισμό.
Συνήθως, παλετόδρομους χρησιμοποιούμε στην είσοδο και στην έξοδο της παραγωγικής διαδικασίας, γιατί βοηθάει στη διακίνηση. Είναι κατασκευές που χρειάζονται ελάχιστη συντήρηση, έχουν ελάχιστη φθορά και απαιτούν μικρή ισχύ κίνησης. Χρησιμοποιούνται σχεδόν πάντα σε οριζόντια θέση και, μερικές φορές, έχουν μικρή γωνία καθόδου ή ανόδου.
Τα τελευταία κομμάτια στο σημείο καθόδου μπορεί να μην έχουν κίνηση και χρησιμοποιούνται για συσσώρευση. Για τη φόρτωση και την εκφόρτωση των παλετών στους παλετόδρομους, χρησιμοποιούνται συνήθως περονοφόρα οχήματα (κλαρκ).
Εφόσον ο παλετόδρομος, κατά τη διάρκεια της λειτουργίας του, δουλεύει με τους προφυλακτήρες του εγκατεστημένους, δεν αποτελεί κίνδυνο για την ασφάλεια των εργαζομένων.
4. Κτενοειδής Μεταφορέας Redler
Οι κτενοειδείς μεταφορείς (μορφή κτενιού) είναι μεταφορείς σωρευτών υλικών για οριζόντια ή κεκλιμένη μεταφορά. Εφαρμόζονται σε κονιορτοποιημένα και κομματιαστά σωρευτά υλικά. Δεν είναι κατάλληλοι για ευπαθή κολλώδη υγρά και ψημένα υλικά.
Πλεονεκτήματα
- Απλή Κατασκευή
- Χαμηλή τιμή αγοράς
- Δυνατότητα μεταφοράς και προς τις δύο κατευθύνσεις
- Παράδοση του μεταφερόμενου υλικού σε οποιοδήποτε σημείο της διαδρομής μεταφοράς
Περιορισμοί
- Μεγάλη ανάγκη σε ενέργεια
- Φθορά των εμπλεκόμενων μερών
- Σε ορισμένα προϊόντα παρατηρείται σπάσιμο κόκκων
5. Αναβατόρια (Elevators): Η Δύναμη της Κάθετης Μεταφοράς
Τα αναβατόρια είναι σχεδιασμένα για την αποτελεσματική και ασφαλή κάθετη μεταφορά υλικών, κυρίως χύδην υλικών.
Τύποι Αναβατορίων
Οι κάδοι (Backets) μπορούν να συναρμολογηθούν σε:
- Ελαστικό Ιμάντα (Belt)
- Αλυσίδα
Χρησιμοποιούν, δηλαδή, σειρές από κάδους που είναι προσαρτημένοι σε μια αλυσίδα ή ελαστικό ιμάντα, οι οποίοι γεμίζουν στο κάτω μέρος και εκφορτώνονται στο επάνω μέρος. Ιδανικά για χύδην υλικά, όπως κόκκοι, σπόροι, σκόνες.
Πλεονεκτήματα:
- Αποτελεσματική λύση για κάθετη μεταφορά για μεγάλο ύψος.
- Εξοικονόμηση χώρου, καθώς απαιτούν μικρή επιφάνεια εγκατάστασης.
- Δυνατότητα μεταφοράς μεγάλων ποσοτήτων υλικών.
Περιορισμοί:
- Περιορισμένη ευελιξία σε οριζόντια κίνηση.
- Απαιτείται σταθερή δομή για την εγκατάσταση.
Η Σημασία της Εξειδικευμένης Γνώσης
Η εύρεση της σωστής λύσης για τη μεταφορά υλικών απαιτεί τεχνογνωσία. Μια έμπειρη εταιρεία, που ειδικεύεται στην κατασκευή συστημάτων μεταφοράς, μπορεί να σας προσφέρει εξατομικευμένες λύσεις, προσαρμοσμένες στις μοναδικές απαιτήσεις της επιχείρησής σας. Από την επιλογή του κατάλληλου υλικού και του σχεδιασμού, μέχρι την εγκατάσταση και τη μετέπειτα υποστήριξη, η συνεργασία με ειδικούς διασφαλίζει την επένδυση σε μια αποδοτική και μακροπρόθεσμη λύση.
Η επένδυση σε ένα σύστημα μεταφοράς υλικών είναι μια στρατηγική απόφαση, που σε συνδυασμό με τα μηχανήματα παραγωγής, μπορεί να απογειώσει την παραγωγικότητά σας. Με την κατανόηση των διαφόρων επιλογών και τη συνεργασία με τους κατάλληλους επαγγελματίες, μπορείτε να βρείτε την ιδανική λύση, που θα εξυπηρετήσει τις ανάγκες σας σήμερα και στο μέλλον.
ALPHA – TEK ΑΝΑΣΤΑΣΙΑΔΗΣ, Βιομηχανικές Κατασκευές
